随着全国各地改革开放的不断深入和城乡经济的蓬勃发展，特别是经济较为发达的地区，城市流动人口的大量增加，人们对于科技安防的需求也越来越高。工厂（工业厂区）是产品生产加工制造场所，人员流动、生产物料流动、进出是生产中必 不可少的环节，因此对于财物安全的需求与其他场所的要求不尽相同。不同的制造工厂所占用的厂区面积不同，构成工厂区围墙结构、周长也有很大的差异。这就给工厂的周界安防系统设计带来很大的差异性。尽管差异很大，但是工厂安防 系统的构成基本原理是相同的。

名称工程项目

某某工业园厂区周界安防系统工程

系统设计目的

该周界预警防范防盗报警系统防范防盗项目的防范主体是厂房保护区域，由于地处开放区域，为防止盗贼、不法分子借机潜入，有必要建立一套科学、高效的安全技术防范体系，达到技防与人防的完美结合。周界红外报警系统是为了保证被防范区域的人身财产安全及生产资料安全而设立的。通过在其围墙（绿化带）周边及室内安装红外线探测器进行昼夜警戒，非法入侵者（窃贼或其它人员）企图翻越围墙时，就会触发该区域的红外探测器，保安中心的防盗报警主机会立即报警，提醒保安人员的注意，并可通过视频联动实时查看报警防区，并通过LCD中文显示屏显示窃贼所在方位，这时保安人员可根据实际情况采取措施，将其抓获或吓跑。针对这一特点，在区域周围安装室外主动红外探测器，有针对性地加以防范，从而加强对区域全天候的安全监视，提高区域的安全防盗和保安管理的条理性。全面提高区域的综合防范和管理水平，全面改善保安人员的工作条件，及时有效的防止财产损失和保障人身安全，实现“人防加技防 布下安全网”的目标和快速处理突发性事件的能力。

周界防范报警系统设计依据

完成后的系统将会挂接遵循各个标准的设备。在进行系统设计的时候，必须加以考虑。为此，我们在设计和施工时都严格按照下述标准进行：

GA/T70-94《安全防范工程费用概预算编制办法》

GA/T75-94《安全防范工程程序与要求》

GA/T74-94《安全防范系统通用图形符号》

GB10408.1-89《入侵探测器通用技术条件》

GB12663-90《防盗报警控制器通用技术条件》

周界防范报警系统设计原则

我们的整个项目建设的设计原则是：统一规划，严密、可靠、经济、实用。

● 先进性：在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。

● 可靠性：必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。

● 实用性和便利性：在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。

● 可扩充性与经济性：为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。

系统功能

本系统选用周界防范最佳产品红外线探测器。

当有人非法闯入周界防范范围内，就会触发红外线引起报警，同时接警模块立即报警，同时驱动保安室警号提示有非法入侵者，控制键盘显示出报警区域，可知小偷、非法分子从那区域入侵，从而可以及时的处理警情，有效的防止财产。

周界防范系统的组成

周界防范系统由前端探测器红外线探测器、地址模块、视频联动控制模块；后台控制主机及一些辅助设备（电源、警号）构成。

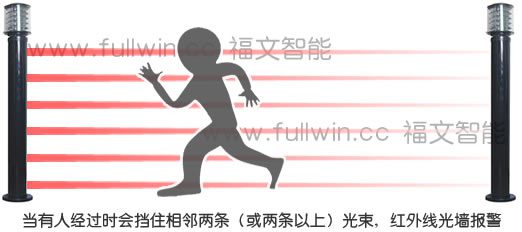

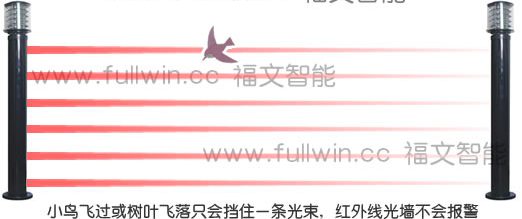

1、红外线探测器（红外光墙）：由一个发射端和一个接收端组成。发射端通电后发射出经过调制的红外线射束，多条红外线射束构成了周界的防范保护区域。如果有人企图跨越被保护区域，遮挡任意相邻两条红外线时，接收端立即输出报警信号，触发报警主机报警。如果有飞禽（如小鸟、鸽子）飞过被保护区域，由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。

严密的防破坏能力：当红外线探测器被人为损坏、发射端及接收端电源线或信号线被剪断时，报警信号输出电器均会自动输出报警信号。

经过调制编码的红外线射束是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰红外线幕墙工作

2、地址模块：接入前端的报警入侵探测器，兼容常开/常闭两种模式，常闭可直接接入无需串接电阻；通过环形总线将报警信息传给接警中心。

3、灯光联动模块：当出现非法入侵报警时，控制对应防区的灯光亮起提示该防区有入侵报警。

4、电源：电源包括对红外线对射供电的电源及对后台设备供电的电源。

红外线光墙供电可选用DC12V2A的电源适配器(单对供电)

方案描述：

应客户要求在厂区的周边围墙内沿周界上安装八光束红外线光墙。

安装位置根据现场情况来制定，装围墙内围，红外幕墙需与围墙相离1.5米左右，以防小偷翻跃围墙越过红外幕墙，达不到防范作用,防区内1米防范避免种植树木花草遮挡红外光束以免出现误报情况，安装位置高低落差较大超过40厘米时，应通过增加红外线光墙支架的高度来调整，落差过大的斜坡推荐使用角度可调产品；可调整30度的仰俯角。以保障设备稳定可靠工作。

红外线周界防盗系统形成对来自外面方向入侵的有效防范，当管理系统布防时某防范区被触发，该防区的右侧警灯被触发点亮，重复触发时顺延点亮时间，机房内的接警模块同时会发出报警提示音，及时告知值班、保安人员非法入侵准确位置。

结论

新型的周界红外报警系统具有：造型美观、防范有效、价格适中、适用面广等优点，将成为防范等级较高的周界防范工程主要模式。
